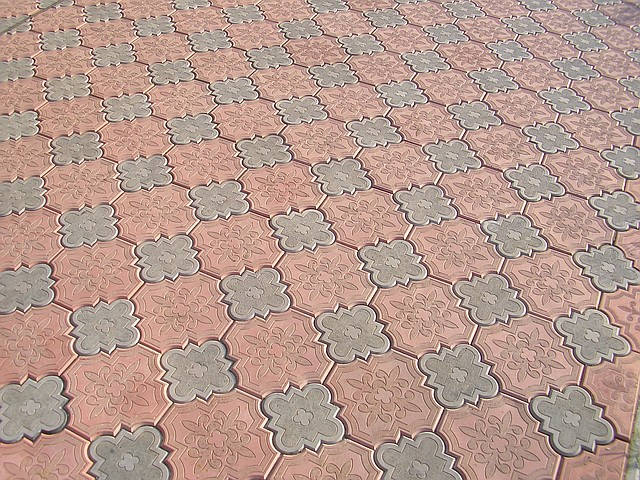

ПЛИТИ БЕТОННІ ТРОТУАРНІ

ПЛИТИ БЕТОННІ ТРОТУАРНІ



ГОСТ 17608-91



УДК 625.734-413:691,32:006.354 Група Ж18





ДЕРЖАВНИЙ СТАНДАРТ СОЮЗУ РСР





ПЛИТИ БЕТОННІ ТРОТУАРНІ



Технічні умови



Footway concrete slabs.

Specifications





ОКП 57 4642

Дата введення 1992-01-01





ІНФОРМАЦІЙНІ ДАНІ



1. РОЗРОБЛЕНИЙ Міністерством житлово-комунального господарства РРФСР, Мосстройкомитетом і Главмосархитектурой при Мосгорисполкоме



2. РОЗРОБНИКИ



Р. М. Хуторцов, канд.техн.наук (керівник теми); Р. В. Коротких, Е. М. Гольдін, канд.техн.наук; Ст. Л. Городецький, канд.техн.наук; В. Р. Майдель, канд.техн.наук; Р. В. Бігу, канд.техн.наук; Н.Н.Козеева; Л. П. Щепін; Р. М. Колтовская; Н.І.Нагорняк



3. ВНЕСЕНИЙ Міністерством житлово-комунального господарства РРФСР



4. ЗАТВЕРДЖЕНО І ВВЕДЕНО В ДІЮ Постановою Державного будівельного комітету СРСР від 03.04.91 N 14



5. НАТОМІСТЬ ГОСТ 17608-81



6. ПОСИЛАННЯ НА НОРМАТИВНО-ТЕХНІЧНІ ДОКУМЕНТИ



Позначення НТД, на яке дано посилання

Номер пункту, додатки

ГОСТ 450-77

1.3.16

ГОСТ 965-78

Додаток 4

ГОСТ 2912-79

«

ГОСТ 3282-74

4.8

ГОСТ 3344-83

1.3.12

ГОСТ 3560-73

4.8

ГОСТ 5781-82

1.3.20

ГОСТ 6220-76

Додаток 4

ГОСТ 6727-80

1.3.20

ГОСТ 7473-85

1.3.8

ГОСТ 8135-74

Додаток 4

ГОСТ 8267-82

1.3.12

ГОСТ 8736-85

1.3.11

ГОСТ 10060-87

3.2

ГОСТ 10178-85

1.3.10

ГОСТ 10180-90

3.1, 3.2, 3.5

ГОСТ 10181.0-81

3.5

ГОСТ 10181.1-81

3.5

ГОСТ 10260-82

1.3.12

ГОСТ 10834-76

Додаток 3

ГОСТ 10922-90

1.3.21, 3.6

ГОСТ 12730.3-78

3.3

ГОСТ 13015.0-83

1.3.2, 1.3.6, 1.3.14

ГОСТ 13015.1-81

2.1

ГОСТ 13015.2-81

1.4

ГОСТ 13015.3-81

2.9

ГОСТ 13015.4-84

4.1

ГОСТ 13087-81

3.4

ГОСТ 13302-77

Додаток 3

ГОСТ 15150-69

Вступна частина

ГОСТ 17624-87

3.1

ГОСТ 17625-83

3.7

ГОСТ 18105-86

1.3.3, 2.6

ГОСТ 18343-80

4.2

ГОСТ 20259-80

4.2

ГОСТ 22690-88

3.1

ГОСТ 22904-78

3.7

ГОСТ 23009-78

1.2.7

ГОСТ 23732-79

1.3.17

ГОСТ 24211-80

1.3.16

ГОСТ 25592-83

1.3.13

ГОСТ 25818-83

1.3.13

ГОСТ 26134-84

3.2

ГОСТ 26433.0-85

3.8

ГОСТ 26433.1-89

3.8

ГОСТ 26633-85

Вступна частина, 1.3.11-1.3.13, 1.3.16

ГОСТ 27006-86

1.3.7

ГОСТ 28570-90

3.1

ОСТ 13-287-85

Додаток 3

ТУ 6-02-696-76

«

ТУ 6-03-7-04

1.3.16

ТУ 6-10-667-74

Додаток 4

ТУ 6-36-0204229-625-90

Додаток 3

ТУ 13-0281036-05-85

«

ТУ 13-7308001-738-86

«

ТУ 81-05-75-74

«

ТУ 400-1-225

4.3, 4.8

ТУ МХП 1911

Додаток 4

ТУ МХП 1927

«

СТУ 100-142 Вантаж. РСР

«

СНиП 2.01-01-82

1.3.2



7. Держбуд Росії постановою від 13 червня 1997 р. № 18-15 ввів в дію з 1 липня 1997 р. на території Російської Федерації, представлене і розроблене Управлінням технормування Держбуду Росії, ЗМІНА № 1 Міжнародного стандарту ГОСТ 17608-91 «Плити бетонні тротуарні. Технічні умови» та прийняте 23 квітня 1997 р. Міждержавною науково-технічною комісією з стандартизації, технічного нормування і сертифікації в будівництві.





Справжній стандарт поширюється на бетонні тротуарні плити (далі - плити), що виготовляються з важкого і дрібнозернистого (піщаного) бетонів (далі - бетонів) по ГОСТ 26633 в кліматичному виконанні УХЛ по ГОСТ 15150 призначені для влаштування збірних покриттів тротуарів, пішохідних і садово-паркових доріжок, пішохідних площ і посадкових майданчиків громадського транспорту.

1. ТЕХНІЧНІ ВИМОГИ



1.1. Плити слід виготовляти у відповідності з вимогами цього стандарту та технологічної документації, затвердженої в установленому порядку.

1.2. Основні параметри і розміри

1.2.1. Плити підрозділяють на типи в залежності від конфігурації:

К - квадратні;

П - прямокутні;

Ш - шестикутні;

Д - оздоблюють чотирьох - і п'ятикутні для облямівки шестикутних плит і п'ятикутні для облямівки квадратних і прямокутних плит при діагональному способі їх укладання;

Ф - фігурні плити і елементи мощення;

ЕДД - декоративні елементи дорожні.

1.2.2. Марки, форма і розміри плит повинні відповідати зазначеним у додатку 1.

1.2.3. Плити можуть виготовлятися одно - або двошарові з товщиною верхнього (звичайного або кольорового) шару бетону не менше 20 мм.

1.2.4. Плити з розмірами сторін 750 мм допускається виготовляти з конструктивним армуванням згідно з додатком 2.

1.2.5. Грані плит повинні бути взаємно перпендикулярні.

Допускається виготовлення плит з технологічним нахилом бічних граней, що не перевищує 5 мм розміру в плані на кожну сторону.

1.2.6. Вантажопідйомні роботи (перенесення, складування, навантаження, вивантаження, монтаж) плит масою більше 50 кг повинні здійснюватися з допомогою вакуумних захватів, а при їх відсутності в плитах повинні бути отвори для цангового захоплення або монтажні петлі, встановлюються згідно з додатком 2.

1.2.7. Плити позначають марками відповідно до ГОСТ 23009. Марка квадратних, прямокутних, шестикутних і оздоблюють плит складається з буквено-цифрових груп, розділених крапками, що позначають: перша цифра - порядковий номер типорозміру, літера - тип плити, цифра після букви - товщину плити в сантиметрах, що залежить від виду основи.

Марка фігурних плит складається з буквено-цифрових груп, розділених крапками, що позначають: перша цифра - порядковий номер даної конфігурації, літера Ф - тип плити, цифра після букви Ф - порядковий номер плити, остання цифра - товщину плити в сантиметрах.

Приклад умовного позначення квадратної плити довжиною 375 мм, шириною 375 мм, товщиною 70 мм:

4.До.7

То ж, фігурної плити довжиною 300 мм, шириною 296 мм, фігури 1, товщиною 70 мм:



2.Ф.1.7

То ж, елементи декоративного дорожнього фігури 1, товщиною 100 мм:



ЕДД.1.10

То ж, п'ятикутні додаткової плити для облямівки шестикутних плит 10-го типорозміру, товщиною 10 см:

10Д10

1.3. Характеристики

1.3.1. Міцність бетону плит на стиск характеризують класами по міцності на стиск: В22,5; В25; В30; В35.

Клас бетону плит з міцності на розтяг при вигині приймають 3,2; 3,6; 4,0; 4,4.

Міцність бетону плит на стиск і розтяг при згині приймають за проектом будівництва та зазначають у замовленні споживача.

1.3.2. Значення нормованої відпускної міцності дрібнозернистого бетону плит повинна становити 90% від класу бетону по міцності на стиск і класу бетону по міцності на розтяг при вигині в будь-який час року.

Значення нормованої відпускної міцності важкого бетону плит повинна становити 90% від класу бетону по міцності на стиск і класу бетону по міцності на розтяг при вигині в холодний період року і 70% - в теплий період року.



Примітки:

1. Періоди року приймають, починаючи і закінчуючи місяцями, характеризуються середньомісячною температурою зовнішнього повітря у відповідності зі СНиП 2.01.01 і ГОСТ 13015.0.

2. Допускається за погодженням споживача з виробником значення нормованої відпускної міцності бетону плит приймати 70% в будь-який час року.



1.3.3. Фактична міцність бетону повинна відповідати необхідної за ГОСТ 18105, залежно від нормованої міцності і показників фактичної однорідності міцності бетону.

1.3.4. Марку бетону по морозостійкості приймають за проектом будівництва, але не нижче вказаної в табл.1, в залежності від розрахункової температури зовнішнього повітря найбільш холодної п'ятиденки району будівництва та зазначають у замовленні на виготовлення каменів.



Таблиця 1



Розрахункова температура зовнішнього повітря найбільш холодної п'ятиденки району будівництва, °З

Марка бетону по морозостійкості

Нижче - 45

F300

Від -15 до -45 включ.

F200

  «   -5   «  -15   «

F150

  «    0   «   -5     «

F100



1.3.5. Водопоглинання бетону плит не повинна перевищувати за масою, % :

5 - для плит з важкого бетону;

6 - « « « дрібнозернистого бетону.

1.3.6. Стираність бетону плит в залежності від умов роботи покриттів повинна задовольняти вимогам ГОСТ 13015.0; її встановлює споживач при замовленні.

1.3.7. Склад бетону підбирають у відповідності з вимогами ГОСТ 27006 і рекомендацій, посібників і методик науково-дослідних інститутів, затверджених в установленому порядку.

Водоцементне відношення (В/Ц) має бути не більше 0,40.

1.3.8. Бетонні суміші готують за ГОСТ 7473 із застосуванням воздухововлекающих добавок. Бетонні суміші для важкого бетону з маркою за легкоукладальністю П3 П2 або з рухливістю не більше 12 см слід готувати з обов'язковим застосуванням пластифікуючих добавок.

1.3.9. Об'єм втягнутого повітря в бетонних сумішах із застосуванням воздухововлекающих добавок повинен бути від 4 до 5%.

1.3.10. Для приготування бетонної суміші слід застосовувати бездобавочний портландцемент, портландцемент для бетону дорожніх і аеродромних покриттів марки не нижче 400, містить у цементному клінкері не більше 5% MgO (оксиду магнію) і не більше 8% (трьохкальцієвого алюмінату) і портландцемент з мінеральними добавками до 5%, що відповідають ГОСТ 10178.

1.3.11. В якості дрібного заповнювача для бетону плит застосовують природні, збагачені і фракціоновані, а також подрібнені збагачені піски по ГОСТ 8736, що задовольняють вимогам ГОСТ 26633.

Для дрібнозернистого бетону застосовують піски з модулем крупності не менше 2,2 , а для важкого бетону - не менше 2,0.

1.3.12. В якості крупного заповнювача застосовують щебінь з природного каменю, гравію та доменного шлаку за ГОСТ 8267, ГОСТ 10260, ГОСТ 3344, що задовольняють вимогам ГОСТ 26633.

Найбільший розмір зерен крупного заповнювача:

10 мм - для плит товщиною до 50 мм;

20 мм « « « більше 50 мм.

1.3.13. При приготуванні бетону плит слід використовувати й інші матеріали (золу-винесення, шлаки та золошлаки суміші ТЕС), що відповідають вимогам ГОСТ 25818 і ГОСТ 25592, відходи виробництва, що задовольняють вимогам ГОСТ 26633.

1.3.14. Марки щебеню по міцності на стиск повинні бути не нижче:

1200 - для щебеню із вивержених порід;

800 - « « « осадових «.

1.3.15. Марка щебеню по морозостійкості повинна бути не нижче F200.

1.3.16. Добавки, застосовувані для приготування бетонної суміші, повинні відповідати ГОСТ 24211, ГОСТ 26633 і додатком 3.

Види і об'єм (масу) добавок, що вводяться визначають дослідним шляхом в залежності від виду, якості матеріалів, використовуваних для приготування бетонної суміші, технології виготовлення плит, режимів теплової обробки (тепловологісної обробки).

В якості прискорювача твердіння для бетонної суміші плит з дрібнозернистого бетону слід застосовувати кальцій хлористий за ГОСТ 450 або нітрит-нітрат-хлорид кальцію за ТУ 6-03-7-04 в обсязі до 3% від маси цементу.

1.3.17. Вода для приготування бетону - за ГОСТ 23732.

1.3.18. Для виготовлення кольорових плит слід застосовувати пігменти. Види і обсяг (маса) пігментів, що вводяться в бетонну суміш, наведені в додатку 4.

1.3.19. При тепловологісної обробці плит слід дотримуватися м'які режими твердіння (температура не вище 70 °С) з граничною швидкістю підйому та зниження температури обробки не більше 25 °С/год

1.3.20. Для конструктивного армування плит застосовують арматурний дріт класу Вр-I по ГОСТ 6727.

Монтажні петлі слід виготовляти діаметром 6 мм з гарячекатаної гладкою арматурної сталі класу А-I марок ВСт3сп2 і ВСт3пс2 по ГОСТ 5781.

При розрахунковій зимовій температурі нижче мінус 40°С для монтажних петель забороняється застосування сталі марки ВСт3пс3 по ГОСТ 5781.

1.3.21. Зварні арматурні вироби повинні відповідати ГОСТ 10922.

1.3.22. Значення дійсних відхилень геометричних параметрів плит не повинні перевищувати граничних, зазначених у табл. 2.



Таблиця 2



мм

Найменування відхилення геометричного параметра

Найменування геометричного параметра

Перед. вимкнено.



Довжина, ширина:





до 250

± 4



від 250 до 500

± 5



 "  500  «  1000

± 6



Товщина

± 5

Відхилення від прямолінійності профілю лицьовій поверхні

-

5

Відхилення від площинності лицьовій поверхні

-

5

Відхилення від перпендикулярності торцевих і суміжні їм граней

-

4



1.3.23. Для конструктивно армованих плит відхилення від товщини захисного шару бетону не повинно перевищувати ± 5 мм

1.3.24. Категорія лицьовій бетонної поверхні - А6, для нелицьової поверхні - А7 за ГОСТ 13015.0.

1.3.25. Тріщини на поверхні плит не допускаються, за винятком поверхневих і технологічних шириною не більше 0,1 мм і довжиною до 50 мм в кількості не більше 5 шт. на 1 м2 поверхні армованих плит з важкого бетону.

1.4. Маркування

Маркування повинна бути нанесена незмивною фарбою на торцеву грань не менш ніж на 10 % плит від партії згідно з ГОСТ 13015.2.



2. ПРИЙМАННЯ



2.1. Плити приймають партіями за ГОСТ 13015.1 і цього стандарту.

2.2. Плити приймають:

за результатами періодичних випробувань - за показниками міцності, морозостійкості, водопоглинання і стирання;

за результатами приймально-здавальних випробувань - за показниками міцності (класу бетону по міцності на стиск, відпускної міцності, класу бетону по міцності на розтяг при вигині), відповідності арматурних виробів, міцності зварних з'єднань, точності геометричних параметрів, товщини захисного шару бетону до арматури, ширини розкриття тріщин, категорії бетонної поверхні.

2.3. Випробування плит на морозостійкість, стираність і водопоглинання проводять при освоєнні виробництва, зміну складу бетону, технології, виду та якості матеріалів, але не рідше одного разу в 6 міс.

2.4. Легкоукладальність бетонних сумішей перевіряють не рідше одного разу в зміну.

2.5. Плити за показниками точності геометричних параметрів, категорії бетонної поверхні і ширини розкриття технологічних тріщин слід приймати за результатами вибіркового контролю згідно з табл. 3.



Таблиця 3

шт.



Обсяг партії

Обсяг вибірки

Приймальне число

До 100

5

1

100-300

10

2

300-500

20

3

500-1000

30

5

Св. 1000

50

7



2.6. Контроль міцності бетону плит - за ГОСТ 18105.

2.7. Партія плит, не прийнята за результатами вибіркового контролю, повинна підлягати поштучної приймання. При цьому приймання плит повинна перевірятися за показниками, за якими партія не була прийнята.

Можливість використання плит, що не відповідають заданим показниками міцності, морозостійкості і стираності, встановлює проектна організація.

2.8. Споживач має право проводити контрольну перевірку відповідності показників якості плит, зазначених у замовленні, вимогам цього стандарту.

2.9. Документ про якість - за ГОСТ 13015.3. У документ про якість необхідно вносити марку бетону по морозостійкості, водопоглинанню і стирання бетону плит.

На вимогу споживача документ про якість вносять результати контрольних випробувань плит на міцність та інші показники якості.



3. МЕТОДИ КОНТРОЛЮ



3.1. Міцність бетону на стиск і розтяг при вигині слід визначати за ГОСТ 10180 або ГОСТ 28570, або ГОСТ 17624, або ГОСТ 22690. При виготовленні плит, за способом або режиму ущільнення бетону, що призводять до зміни його складу, слід застосовувати поправочний коефіцієнт до міцності бетону контрольних зразків, що встановлюється експериментально згідно з ГОСТ 10180.

3.2. Морозостійкість бетону визначають за ГОСТ 10060 або ГОСТ 26134 з насиченням зразків бетону плит, виготовлених за ГОСТ 10180, перед випробуванням 5%- ним водним розчином хлориду натрію.

При цьому допускається зниження міцності бетону зразків на стиск не більш ніж на 5% і втрата їх маси не більш ніж на 3%.

3.3. Водопоглинання бетону плит визначають за ГОСТ 12730.3.

3.4. Стираність бетону плит визначають за ГОСТ 13087.

3.5. Легкоукладальність бетонної суміші (рухливість, жорсткість) визначають за ГОСТ 10181.0 і ГОСТ 10181.1.

3.6. Зварні арматурні вироби контролюють по ГОСТ 10922.

3.7. Розміри і положення конструктивної арматури в плиті, товщину захисного шару бетону цієї арматури перевіряють за ГОСТ 17625 і ГОСТ 22904.

3.8. Розміри, відхилення від прямолінійності та перпендикулярності плит, ширину розкриття технологічних тріщин, розміри раковин, напливів і околов бетону слід перевіряти методами, встановленими ГОСТ 26433.0 і ГОСТ 26433.1.



4. ТРАНСПОРТУВАННЯ І ЗБЕРІГАННЯ



4.1. Транспортувати та зберігати плити слід у відповідності з вимогами ГОСТ 13015.4 та цього стандарту.

4.2. Плити перевозять в штабелях, контейнерах по ГОСТ 20259 або піддонах по ГОСТ 18343 транспортом будь-якого виду.

4.3. При транспортуванні плити повинні бути укладені на піддони або прокладки товщиною не менше 25 мм по ТУ 400-1-225, розташовані строго по вертикалі одна над одною на відстані 0,25 довжини плити від кожного її торця.

При цьому слід забезпечити можливість захоплення кожної плити краном і вільний підйом при розвантаженні.

4.4. Висота штабеля плит при транспортуванні повинна бути не більше 1,5 м.

4.5. Навантаження плит навалом і розвантаження їх скиданням не допускаються.

4.6. Навантаження і розвантаження плит масою більше 50 кг повинні здійснюватися у відповідності з п. 1.2.6.

4.7. Плити зберігають на складі готової продукції розсортованому за марками та видами. При цьому плити з розмірами сторін до 500 мм слід зберігати в контейнерах і пакетах, а плити з розміром сторін понад 500 мм - в штабелях.

4.8. Плити в штабелях при зберіганні слід укладати правильними рядами в положенні «на ребро», перев'язаними сталевою стрічкою по ГОСТ 3560 або сталевий дротом по ГОСТ 3282, або лицьовою поверхнею вгору на поперечних прокладки товщиною не менше 40 мм по ТУ 400-1-225, розташованих строго по вертикалі одна під одною на відстані 0,25 довжини плити від кожного її торця.

Висота штабеля плит при зберіганні повинна бути не більше 2,0 м.



5. ВКАЗІВКИ ЩОДО ЗАСТОСУВАННЯ



5.1. Плити з бетонів класів В22,5 і В25 призначені для влаштування покриттів садово-паркових і пішохідних доріжок, тротуарів для внутрішньоквартальних проїздах, а плити з бетону класів В30 і В35 - для покриттів тротуарів на магістралях.

5.2. Плити укладають на вирівняних щебеневих, бетонних, стабілізованих і піщаних основах з диференціацією товщин плит, наведених в табл. 4, в залежності від фізико-механічних показників підстави й умов експлуатації тротуарів, зазначених в проекті будівництва.

5.3. Як вирівнюючих (підстилаючих) шарів під тротуарні плити доцільно використовувати сухі або змочені піщано-цементні суміші, що містять цементи марок М300 і М400 від 100 до 150 кг/м3.

5.4. Після укладання плит, які мають монтажні петлі, лунки повинні бути закладені цементним розчином 1:3.






Примітка. Допускається установка петель на нижній поверхні або бічних гранях плит.



Специфікація і вибірка стали на одне арматурне виріб



Марка

Поз.

Діаметр,

Довжина,

К.,

Загальна

Маса

Вибірка стали

вироби



мм

мм

шт.

довжина, м

поз., кг

Діаметр, мм

Маса виробу, кг

С1

1



690

8

5,52

0,51

4Вр-I

0,57



2



170

4

0,68

0,06

-



С2

3



940

8

7,52

0,69

4Вр-I

0,75



2



170

4

0,68

0,06

-



С3

1

4Вр-I

690

2

1,38

0,13

4Вр-I

0,25



4



315

4

1,26

0,12

-



С4

1



690

3

2,07

0,19

4Вр-I

0,35



5



440

4

1,76

0,16

-



С5

3



940

3

2,82

0,26

4Вр-I

0,46



5



440

5

2,20

0,20

-



C6

3



640

6

3,84

0,35

4Вр-I

0,35

C7

3



940

2

1,88

0,35

4Вр-I

0,72



7



340

4

1,36

0,37

-



С8

6



640

2

1,28

0,24

4Вр-I

0,33



7



340

3

1,02

0,09

-



С9

8



1240

2

2,48

1,23

4Вр-I

1,67



9



190

5

0,95

0,44

-



С10

6



640

2

1,28

0,24

4Вр-I

0,33



7



340

3

1,02

0,09

-



П1

10

6A-I

665

1

0,665

0,15

6A-I

0,15





ПОВЕРХНЕВО-АКТИВНИХ ДОБАВОК, ЯКІ РЕКОМЕНДУЄТЬСЯ

ЗАСТОСОВУВАТИ ПРИ ПРИГОТУВАННІ БЕТОНУ ДЛЯ ВИРОБНИЦТВА ПЛИТ



1. Пластифікуючі (лігносульфонати технічні ЛСТ за ТУ 13-0281036-05 і ЛСБУ за ТУ 13-7308001-738, лігносульфонати модифіковані ЛСТИ по ОСТ 13-287) в обсязі (масі) 0,2-0,3% від маси цементу в перерахунку на суху речовину; сульфітно-дріжджова бражка за ТУ 13-0281036-05 в обсязі (масі) 0,2% від маси цементу в перерахунку на суху речовину.

2. Воздухововлекающие (смола нейтрализованная воздухововлекающая (СНВ) по ТУ 81-05-75 в объеме (массе) 0,01-0,02 от массы цемента в пересчете на сухое вещество.

3. Пластифицирующие-воздухововлекающие (мылонафт и асидол по ГОСТ 13302 в объеме (массе) не менее 0,2% от массы цемента, кремнийорганические жидкости ГКЖ-10 и ГКЖ-11 по ТУ 6-02-696) в объеме (массе) до 0,2% от массы цемента в пересчете на сухое вещество.

4. Газообразующие (гидрофобизирующая жидкость 136-41 (ГКЖ-94) по ГОСТ 10834) в объеме (массе) 0,1% от массы цемента.

5. Разжижитель С-3 (по ТУ 6-36-0204229-625) в объеме (массе) 0,3-0,7% от массы цемента в пересчете на сухое вещество.





ПРИЛОЖЕНИЕ 4

Рекомендуемое



Объем (масса) пигментов, вводимых в бетон плит



Таблица 8



Цвет

Пигменты

Рекомендуемое содержание



неорганические (минеральные)

органические

пигментов, % от массы цемента

Красный

Редоксайд по ТУ 6-10-667



5



Сурик железный по ГОСТ 8135

-

8



Железоокисный по ТУ МХП 1911



5

Желтый

Железоокисный по ТУ МХП 1927

-

5

Зеленый

Окись хрома по ГОСТ 2912

-

8





Фталоцианиновый

по ГОСТ 6220

0,5

Блакитний

-

Фталоціанінових

по ГОСТ 6220

0,5

Чорний

Руда марганцева при вмісті окису марганцю не менш як 90% за СТУ 100-142

Вантаж. РСР

-

10

Білий

Білий цемент з ГОСТ 965

-

-
